Xin AnengzalogeNosilni prosti valjrešitve, zasnovane za podporo obremenjeni strani tračnih transporterjev, hkrati pa zmanjšujejo povešanje traku, upor med tekom in nepotrebno obrabo. Z zasnovo, osredotočeno na stabilno vrtenje, zanesljivo tesnjenje in nadzorovano radialno odtekanje, lahko ti valji podpirajo zahtevne aplikacije za ravnanje z razsutim materialom in so zasnovani za do 30.000 ur delovanja v normalnih delovnih pogojih.
Nosilni prosti valj je eden bistvenih sestavnih delov transportnega tračnega sistema, saj nenehno podpira tekoči trak in material, ki se transportira. Pravilno izbrana vodila pomagajo ohranjati obliko traku, porazdelijo obremenitev, zmanjšajo trenje in spodbujajo stabilen transport. V tem priročniku je razloženo, kako delujejo nosilni lebniki, njihove glavne komponente, dejavniki zmogljivosti, razpoložljive konfiguracije, premisleki pri izbiri in vzdrževalne prakse. Prav tako preučuje, zakaj je treba pri izbiri dobavitelja vodila upoštevati natančnost valjev, ležaje, tesnjenje, kakovost materiala in pogoje delovanja tekočega traku.
Kazalo
- Kaj je nosilni valj?
- Kako deluje nosilni valj?
- Katere so ključne komponente?
- Kakšne prednosti prinaša?
- Katere vrste nosilnih ležakov so na voljo?
- Kako izbrati pravi valj?
- Kateri tehnični dejavniki vplivajo na uspešnost?
- Kako je mogoče podaljšati življenjsko dobo prostega kolesa tekočega traku?
- Pogosto zastavljena vprašanja
- Zaključek

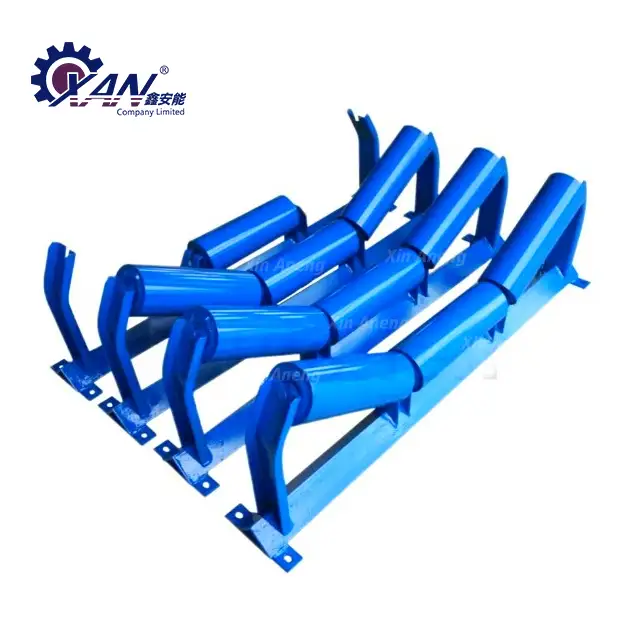

Kaj je nosilni valj?
Nosilni prosti valj je vrtljiva transportna komponenta, nameščena pod nosilno stranjo tračnega transporterja. Njegova primarna naloga je podpora traku in razsutemu materialu, ki je nameščen na njem, ko se trak premika po transportni poti.
Za razliko od pogonskega jermenice tekočega traku, ki zagotavlja pogonsko silo, prosti tek zagotavlja mehansko podporo in nadzorovan kotalni stik. Več valjev je običajno razporejenih kot niz prostih koles, kar omogoča, da trak ohranja ustrezen profil med prenašanjem materiala.
Odvisno od zasnove tekočega traku so nosilni vodilni ležaji lahko konfigurirani kot standardna koritasta vodila, ploska razporeditev, udarno usmerjeni dizajni, samoporavnavne konfiguracije ali rešitve v obliki črke V. Pravilna konfiguracija je odvisna od širine traku, lastnosti materiala, hitrosti tekočega traku, pogojev nalaganja in zahtev glede namestitve.
Za proizvajalce in sistemske integratorje izbira ustreznega nosilnega vodilnega valja torej ni le odločitev o nakupu komponente. Neposredno vpliva na stabilnost tekočega traku, sledenje traku, porabo energije, pogostost vzdrževanja in življenjsko dobo.
Kako deluje nosilni valj?
Med delovanjem se tekoči trak premika preko niza vrtljivih valjev. Ko se razsuti material naloži na trak, se njegova teža prenese skozi trak na sklop vlečnega kolesa in nato na okvir tekočega traku.
Dobro zasnovana naprava za nošenje opravlja več funkcij hkrati:
- Podpira težo praznega tekočega traku.
- Podpira tovor materiala, ki se prevaža.
- Pomaga vzdrževati predvideni profil pasu.
- Zmanjša povešanje pasu med podpornimi točkami.
- Omejuje kotalni upor med transportom.
- Pomaga ohranjati nemoten transport materiala.
- Zmanjša nepotrebno obremenitev tekočega traku.
V tipičnem koritastem transporterju je več valjev postavljenih pod kotom, da tvorijo korito. Ta konfiguracija poveča sposobnost traku, da zadrži razsute materiale, in lahko izboljša transportno zmogljivost brez potrebe po preveliki širini traku.
Katere so ključne komponente?
Zanesljivost vodila tekočega traku je odvisna od medsebojnega delovanja več komponent in ne le od lupine valja. Tipičen sklop nosilnega vodila lahko vključuje gred, ležaje, tesnila, končne pokrove, sedeže ležajev, valjčno cev in ustrezno mazanje.
| Komponenta | Primarna funkcija | Zakaj je pomembno |
|---|---|---|
| Valjčna cev | Zagotavlja vrtljivo podporno površino za pas | Vpliva na gladkost teka, vzdržljivost in stik s pasom |
| Gred | Zagotavlja strukturno podporo za vrtljivi sklop | Prenesti mora obratovalne obremenitve brez pretiranih deformacij |
| Ležaj | Omogoča vrtenje valja z nadzorovanim uporom | Neposredno vpliva na kakovost vrtenja in življenjsko dobo |
| Pečat | Pomaga preprečiti, da bi kontaminanti vstopili v območje ležaja | Pomembno za prašna, mokra in zahtevna okolja |
| Končna kapica | Podpira in ščiti notranje komponente | Prispeva k celovitosti sklopa in učinkovitosti tesnjenja |
| Mazanje | Zmanjšuje notranje trenje in obrabo | Podpira bolj gladko delovanje in vzdržljivost ležajev |
Iz tega razloga mora nadzor kakovosti zajemati surovine, ležaje, tesnila, natančnost proizvodnje, postopke sestavljanja in končni pregled, namesto da bi se osredotočal samo na zunanji videz valja.
Kakšne prednosti prinaša?
1. Boljša podpora pasu
Neprekinjena podpora zmanjšuje čezmerno povešanje traku in pomaga ohranjati stabilno transportno površino. To je še posebej pomembno, kadar tekoči trak prevaža težke ali stalno naložene razsute materiale.
2. Zmanjšana obraba pasu
Enakomerna porazdelitev obremenitve materiala pomaga zmanjšati lokalno napetost na pasu. Pravilno vrtenje valjev lahko tudi zmanjša nepotrebno trenje med jermenom in podpornim sistemom.
3. Bolj gladko ravnanje z materialom
Stabilno vrtenje prostega kolesa omogoča, da trak potuje dosledno vzdolž tekoče poti. To lahko prispeva k bolj gladkemu pretoku materiala in zmanjša motnje pri delovanju.
4. Daljša življenjska doba tekočega traku
Ko je jermen pravilno podprt in je kotalni upor nadzorovan, se lahko zmanjša nepotrebna mehanska obremenitev. Sčasoma lahko to prispeva k daljši življenjski dobi jermena in nižjim stroškom zamenjave.
5. Nižje zahteve za vzdrževanje
Zanesljivi ležaji, učinkovito tesnjenje, natančna izdelava in primerni materiali lahko zmanjšajo pogostost prezgodnje zamenjave vlečnega kolesa in nenačrtovanih izpadov tekočega traku.
Katere vrste nosilnih ležakov so na voljo?
Ni posamezne konfiguracije prostega kolesa, ki bi bila primerna za vsak tekoči trak. Različne postavitve tekočih trakov in pogoji ravnanja z materialom zahtevajo različne podporne ureditve.
- Standardna korita:Običajno se uporablja na naloženi strani tračnih transporterjev za razsuti material za oblikovanje profila korita.
- Ravni idlerji:Primerno za aplikacije, kjer je potreben ploščat profil jermena.
- Udarni prosti tek:Zasnovan za področja, kjer material pade na pas in je potrebna dodatna absorpcija udarcev.
- Samonaravnalni lebdi:Uporablja se za pomoč pri nadzoru sledenja pasu in zmanjšanju potepanja pasu.
- Nastavki v obliki črke V:Uporablja se za posebne konfiguracije tekočih trakov, kjer je prednostna podporna ureditev v obliki črke V.
Pri načrtovanju ali nadgradnji transportnega sistema je treba vrsto prostega kolesa izbrati skupaj z jermenom, škripcem, nosilcem, nakladalno točko in celotno strukturo transportnega traku, namesto da bi ga obravnavali kot izolirano komponento.
Kako izbrati pravi valj?
Izbira pravega valja zahteva več kot samo ujemanje številke dela iz kataloga. Inženirji in nabavne ekipe morajo oceniti celotno delovno okolje.
- Določite širino pasu:Širši pasovi na splošno zahtevajo večje in ustrezneje konfigurirane podporne sisteme.
- Preverite hitrost jermena:Višje hitrosti postavljajo večje zahteve glede rotacijske stabilnosti, ravnotežja, ležajev in tesnjenja.
- Ocenite transportno zmogljivost:Razporeditev valjev mora podpirati težo traku in največjo obremenitev materiala.
- Upoštevajte značilnosti materiala:Abrazivni, prašni, mokri, lepljivi ali jedki materiali lahko zahtevajo posebno tesnjenje in izbiro materiala.
- Preverite pogoje namestitve:Temperatura, vlažnost, izpostavljenost prahu, zunanja namestitev in pogoji čiščenja lahko vplivajo na izbiro valja.
- Potrdite združljivost dimenzij:Dimenzije gredi, premer valja, konfiguracija okvirja in montažne mere se morajo ujemati s transportnim trakom.
Na primer, objavljeni podatki o zmogljivosti nosilnega traku lahko zajemajo širine traku od približno 500 mm do 2.400 mm, pri čemer se transportna zmogljivost spreminja glede na širino traku in hitrost traku. To dokazuje, zakaj je treba pred dokončanjem specifikacije potrditi delovne parametre.
Kateri tehnični dejavniki vplivajo na uspešnost?
Natančnost je eden najpomembnejših dejavnikov pri ocenjevanju industrijskega transportnega valja. Prekomerno radialno odtekanje lahko poveča vibracije in odpornost, medtem ko lahko slaba učinkovitost ležaja ali tesnjenja skrajša življenjsko dobo.
| Faktor uspešnosti | Potencialni učinek | Priporočen fokus |
|---|---|---|
| Radialno odtekanje | Lahko vpliva na vibracije in stabilnost teka traku | Ohranite ustrezno natančnost izdelave |
| Kakovost ležaja | Vpliva na odpornost proti vrtenju in vzdržljivost | Uporabite primerne ležaje za pogoje delovanja |
| Tesnilna zmogljivost | Pomaga zaščititi notranje komponente pred kontaminacijo | Tesnila prilagodite prahu, vlagi in izpostavljenosti okolju |
| Roller Surface | Vpliva na stik s pasom in tekalni upor | Poskrbite, da bo površina gladka in pravilno obdelana |
| Trdnost gredi | Določa odpornost na aksialne in obratovalne obremenitve | Dimenzije izberite glede na dejansko obremenitev |
| Mazanje | Vpliva na trenje in obrabo ležajev | Uporabljajte ustrezno mast in učinkovito notranjo zaščito |
Glede na razpoložljive tehnične informacije valji Xin Aneng uporabljajo posebne ležaje, mast na osnovi litija ter notranja in zunanja tesnila. Izdelek je določen za do 30.000 ur pod normalnimi delovnimi pogoji, čeprav bo dejanska življenjska doba odvisna od obremenitve, hitrosti, okolja, vzdrževanja, namestitve in drugih dejavnikov delovanja.
Kako je mogoče podaljšati življenjsko dobo prostega kolesa tekočega traku?
Tudi dobro izdelan lebdeč zahteva ustrezno namestitev in vzdrževanje. Program preventivnega vzdrževanja lahko pomaga prepoznati težave, preden se razvijejo v okvare traku ali tekočega traku.
- Valje redno pregledujte glede neobičajnega hrupa ali tresljajev.
- Preverite znake zagozdenega ali vrtenja z visokim uporom.
- Preglejte tesnila glede vidnih poškodb ali kontaminacije.
- Spremljajte sledenje pasu in raziščite vztrajno odstopanje pasu.
- Odstranite nakopičen material okoli sklopa valjev.
- Preverite, ali so montažni okvirji in gredi ohlapni ali deformirani.
- Takoj zamenjajte poškodovane valje, da preprečite poškodbe sekundarnega jermena.
- Vodite evidenco o vzdrževanju, da prepoznate ponavljajoče se vzorce napak.
Rutinski pregled je še posebej pomemben v rudarstvu, agregatih, pristaniščih, proizvodnji električne energije, cementu, metalurgiji in drugih okoljih za ravnanje z razsutim materialom, kjer lahko transporterji delujejo dlje časa pod znatnimi obremenitvami.
Pogosto zastavljena vprašanja
Kaj je glavni namen nosilnega prostega valja?
Glavni namen je podpora obremenjeni strani tekočega traku in materiala, ki se transportira. Pomaga vzdrževati obliko pasu, zmanjša povešanje, nadzoruje kotalni upor in spodbuja stabilno rokovanje z materialom.
Kakšna je razlika med nosilnim in povratnim vodilom?
Nosilno vodilo podpira naloženo nosilno stran traku, medtem ko povratno vodilo podpira prazno povratno stran, ko trak potuje nazaj proti nakladalnemu območju tekočega traku.
V čem se nosilni lebdeč razlikuje od udarnega lebdeča kolesa?
Standardno nosilno vodilo podpira predvsem trak in material med transportom. Udarno vodilo je običajno nameščeno na območjih nakladanja, kjer padajoči material ustvarja večje udarne sile in je potrebna dodatna zaščita jermena.
Kako dolgo lahko zdrži nosilni valj?
Življenjska doba je odvisna od obremenitve, hitrosti, materiala, okolja, namestitve, vzdrževanja, kakovosti ležajev in tesnjenja. Xin Aneng določa do 30.000 ur v normalnih delovnih pogojih, vendar je treba dejansko zmogljivost oceniti glede na specifično aplikacijo.
Katere podatke morajo kupci navesti ob naročilu?
Kupci bi morali običajno navesti širino traku, hitrost traku, transportno zmogljivost, značilnosti materiala, razporeditev tekočega traku, premer valja, dimenzije gredi, okolje namestitve in vse ustrezne tehnične ali dimenzijske zahteve. Zagotavljanje popolnih informacij pomaga proizvajalcu priporočiti ustrezno konfiguracijo.
Zaključek
Nosilni prosti valj je lahko razmeroma majhen sestavni del celotnega transportnega sistema, vendar je njegov vpliv na podporo traku, stabilnost pri ravnanju z materialom, obrabo, vzdrževanje in splošno učinkovitost delovanja pomemben. Prava kombinacija valjčne strukture, ležajev, tesnil, mazanja, dimenzijske natančnosti in zasnove, specifične za uporabo, lahko pomaga upravljavcem transportnih trakov doseči zanesljivejšo dolgoročno učinkovitost.
Za projekte, ki zahtevajo zanesljive transportne komponente, Xin Aneng-ova rešitev Carrying Idler Roller ponuja možnost za zahtevne aplikacije transporta razsutega materiala. Če izbirate valje za nov tekoči trak, zamenjate obstoječa vodila ali razvijate transportni sistem po meri,kontaktirajte nasz vašo širino traku, hitrostjo, zmogljivostjo in pogoji delovanja, da se pogovorite o ustrezni rešitvi za vaš projekt.
