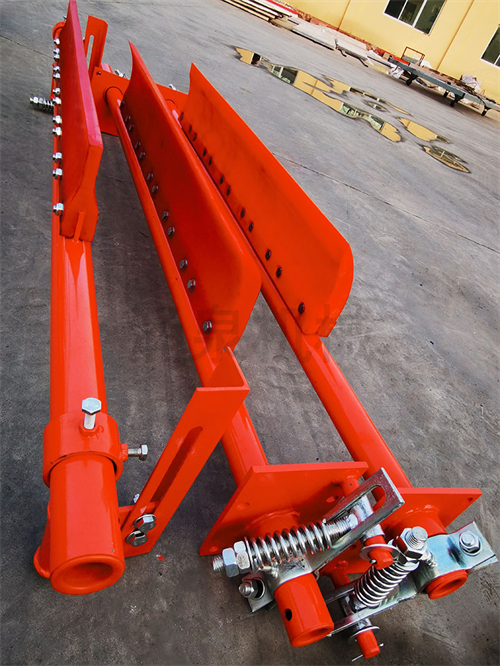

Proti-ročni dvopasovni čistilec z dvojnim pasom je nova vrsta čistila, ki ima značilnosti stabilnih zmogljivosti, dobrega čiščenja ter enostavno razstavljanje in montažo.
Čistilec transporterja vključuje fiksni blok jermenice, žično vrv, povezovalno palico, sklop gumijastih strgalnih, protiutež, deljeno drsno ležaj, sklop kovinskih strgalo in druge komponente, naslednje pa je kratek uvod v vsako komponento in njegovo funkcijo.
1. transportni pas
Tračni trak je pomemben del transporterja, stroški tekočega traku v transportnem traku predstavljajo 30% ~ 50% stroškov celotne opreme, nekateri specifični delovni pogoji pa zahtevajo, da ima tekoči trak značilnosti odpornosti na obrabo, toplotno odpornost, upornost, upornost plamenov in ozonsko odpornost. Med delovanjem transporterja je obremenitev na tekočem traku izjemno zapletena, poleg vzdolžnega nateznega napetosti pa je podvržen upogibanju skozi valj in valj. Večina poškodb pasu se manifestira kot obraba na delovni površini in robovi, razpad, raztrganje in luščenje, ki ga povzroča vpliv velikih, ostrih materialov. Pri zasnovi čistila je treba izbrati ustrezen material za čistilno blok, da se čim bolj poškoduje na tekočem traku. Travni trakovi niso podrobno opisani kot njihovi deli.
2. Zvijte preprosto
Skupina valja je pomemben sestavni del transporterja pasu in glede na vlogo, ki je bila vložena v transporterju, lahko valj razdelimo na dve kategoriji: menjalni valj in valj za vzvratni prostor. Funkcija pogonskega bobna je prenos navora, ki ga zagotavlja pogon, na tekoči trak.
Poenostavitev vrtenja valja vključuje smer tekočega traku na koncu transporterja, smernice za povečanje zavijalnega kota prenosnega jermenice in vodenje napenjalne naprave. Pri zasnovi čistilca gre za valj za glavo težkega prevoznika pasu, velikost zvitka pa določa širino tekočega traku in širino čistila, ki ima določeno vodilno vlogo pri zasnovi čistilca. Tudi boben ni podrobno opisan kot čistejši del.
3. Fiksni blok jermenice
Skupina fiksne jermenice je sestavljena iz treh škripcev, prva ima vlogo vzvratnega, drugi in tretji škripci pa igrajo vlogo prilagajanja razdalje, tako da je mogoče protiutež postaviti v razumni položaj.
4. Žična vrv
Žična vrv je pomemben element, ki povezuje protiutež in povezovalno palico.
5. povezovalna palica
Povezavalna palica je pomemben element, ki povezuje žično vrv, gumijast strgalo in kovinski strgalo, ki ima vlogo pri povezovanju zgornjega in spodnjega dela.
6. Sklop gumijastega strgala
Sklop gumijastega strgala vsebuje štiri gumijaste strgalnike iste specifikacije, gumijasto gred za strgalo, sedež strgala, pritrdilni vijak sedeža strgala in gred strgala, pritrdilni vijak gumijastega strgala in sedež za strgalo, gumijasto rebro in gumijasto glavo. Sklop gumijastega strgala je kritična sestavina celotnega čistila.
7. protiutež
Tiskalna sila gumijastega strgala zagotavljata dva sklopa protiutež, ki jih sestavljajo štiri koščke iz litega železa z eno samo težo deset kg in dva kosa litega železa z eno maso pet kg.
8. Split drsni ležaj
Razcepljeni drsni ležaj je lažje namestiti kot valjan ležaj, ki prinaša udobje v proces montaže čistilca in ima veliko silo, njegov delovni del pa se ne bo pogosto premikal pod velikim kotom in je bolj priročno napolniti mazivo.
9. sklop kovinskih strgala
Kovinski sklop je sestavljen iz kosa jekla, odpornega na obrabo, narejenega iz M13, kovinskega držala za strgalo, kovinskega strgala, kompresijske palice, kompresijske vzmeti, kompresijske vzmetne gredi, pritrdilnega vijaka za sedež strgala in gred za strgalo, ter nastavljeni vijak za kompresijsko palico in kovinsko gred.
